Cambiar la distribución de una vivienda puede exigir intervenir en su estructura. Este caso muestra el trabajo que hay detrás de los nuevos pasos: planificación, apoyos provisionales, perfiles metálicos y coordinación con las instalaciones.
Cuando una reforma modifica un muro de carga, cambia también la forma en que se transmiten las cargas del edificio. Por eso, la apertura de un hueco debe estudiarse junto con la solución que asumirá la función del tramo afectado y con las condiciones de la obra.
En esta vivienda de Barcelona, la nueva distribución contempla varias intervenciones en los pasos interiores. Los planos de estructura, los detalles de preparación de las piezas y las fotografías permiten seguir una parte del trabajo que después quedará integrada en paredes y techos.
Arkhe Reformas se encargó de la ejecución de la obra, con proyecto y cálculo estructural realizados por técnicos externos.
La distribución y la estructura se estudian juntas
Un plano de distribución explica dónde estarán las habitaciones, la cocina o los accesos. Para llevarlo a obra, hay que contrastarlo con la estructura existente: qué elementos soportan cargas, cómo se relacionan con los forjados y qué apoyos pueden recibir los nuevos refuerzos.
La documentación de este caso sitúa las aperturas y define distintas soluciones con perfiles de acero, apoyos y uniones. El detalle de preparación de las piezas añade longitudes, perforaciones y encuentros específicos. Esa información permite coordinar la fabricación con el lugar que ocupará cada elemento.
Ver el detalle de perfiles ampliado ↗
Qué son los apeos y por qué forman parte de la intervención
El apeo es el sostenimiento provisional que se dispone para una fase de los trabajos. Su configuración depende de la estructura y de la operación prevista. Debe quedar definida por el equipo técnico, junto con la secuencia de intervención y las condiciones para retirar los apoyos temporales.

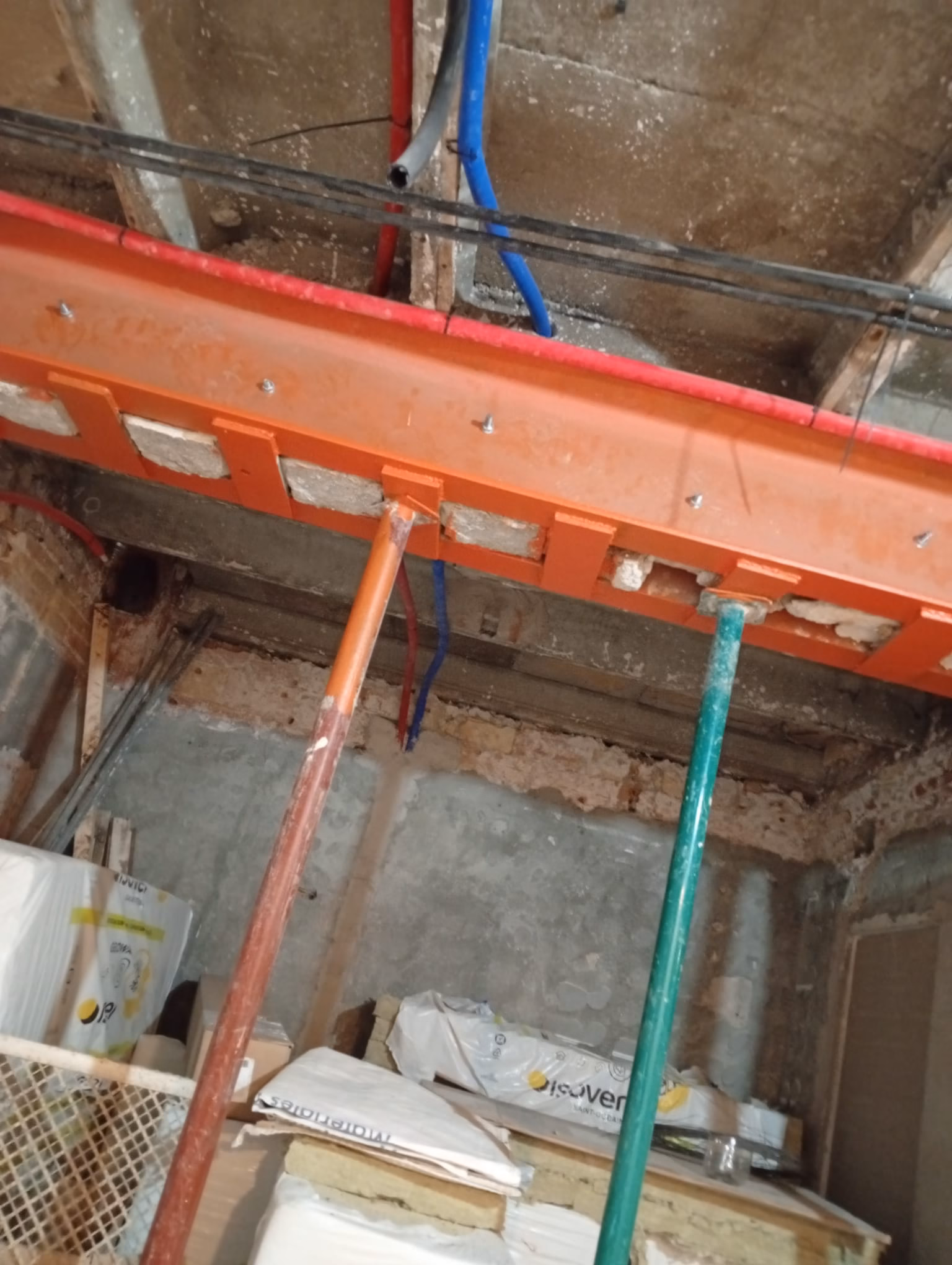

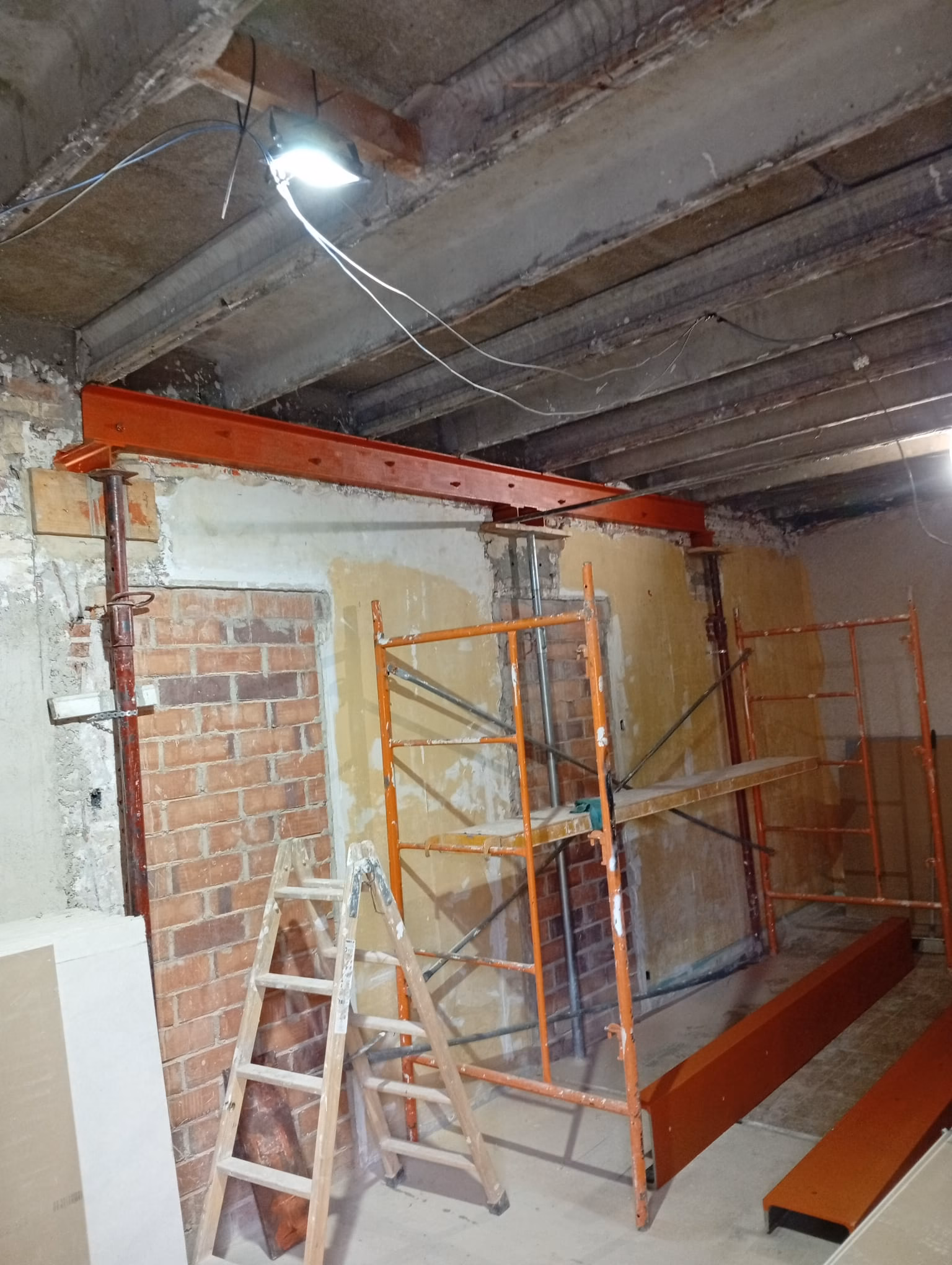

En las fotografías aparecen puntales bajo distintas zonas de los refuerzos. Son imágenes de momentos concretos de la obra: ayudan a explicar la presencia de medios provisionales, pero no describen por sí solas todo el sistema de apeo ni sirven para reproducirlo en otra vivienda.
Colocación de vigas: los apoyos y las uniones también cuentan
La pieza de acero es la parte más visible del refuerzo. Su funcionamiento depende también de cómo recibe las cargas, de sus apoyos y de las uniones que forman el conjunto. Por eso, la preparación no se limita a elegir un perfil por la anchura del hueco.

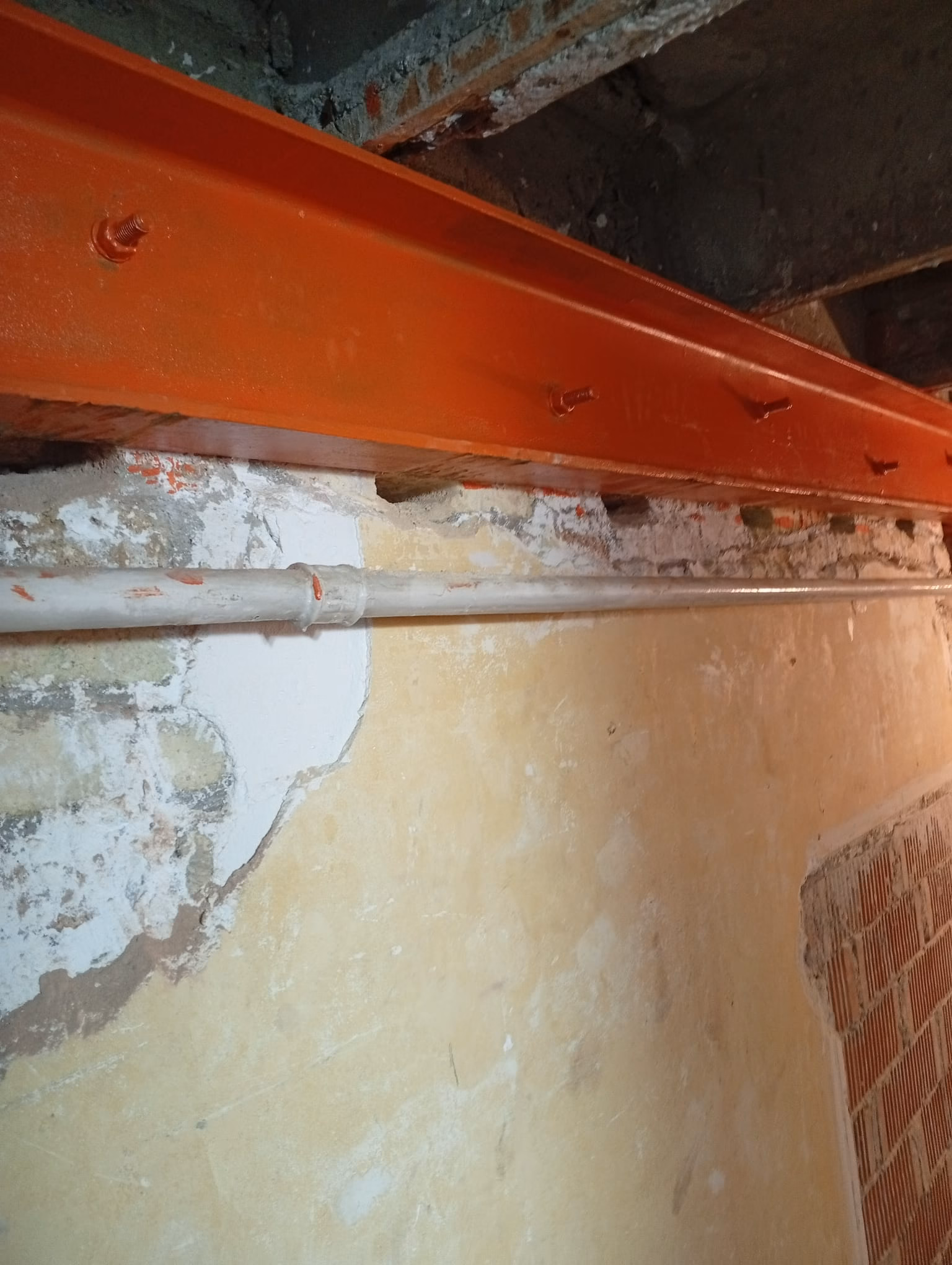

En este caso se documentan perfiles metálicos con perforaciones y elementos de unión. Las vistas de detalle permiten observar las piezas antes de quedar ocultas y relacionarlas con la documentación de obra. El dimensionado y la comprobación de la solución corresponden al proyecto estructural.
La apertura del muro dentro de una secuencia de obra
La retirada de la fábrica afectada forma parte de una secuencia definida para esa intervención. El sostenimiento provisional, la preparación de los apoyos y la disposición del refuerzo deben coordinarse con el avance de la apertura y con las comprobaciones del equipo técnico.

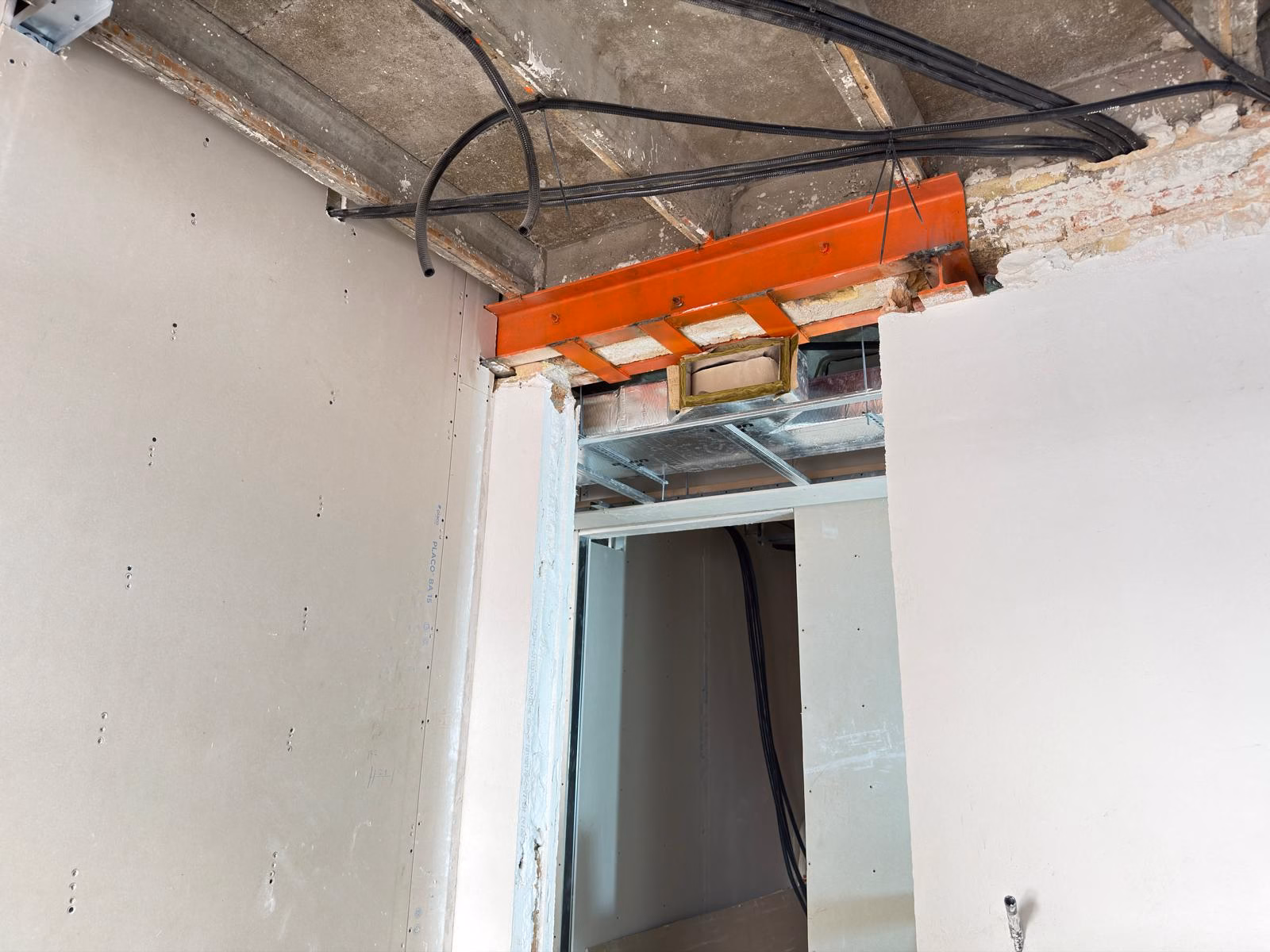

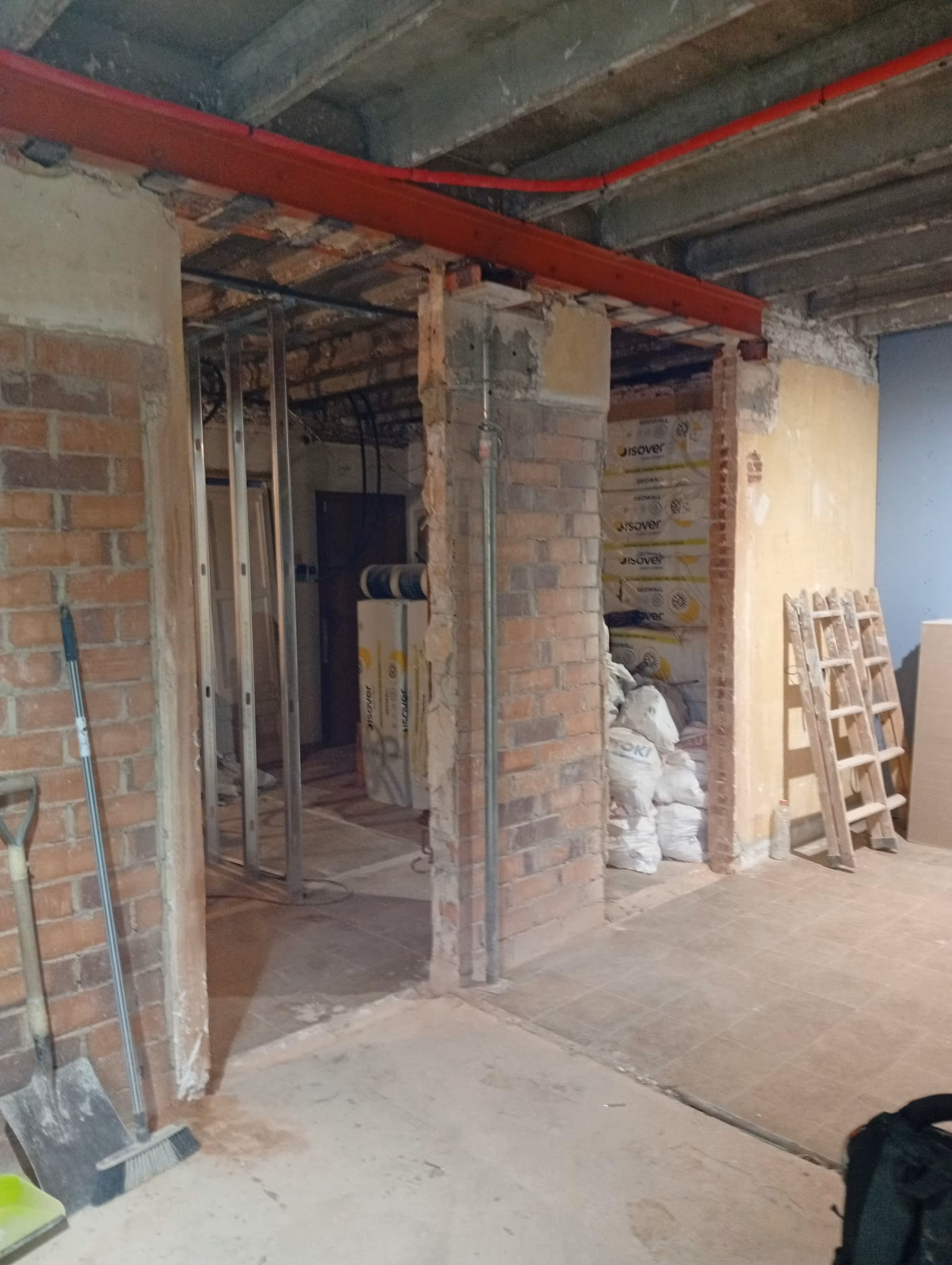

La serie fotográfica muestra zonas con el perfil colocado y parte de la fábrica todavía presente, así como otras vistas en las que se reconocen los nuevos pasos. Esta comparación permite entender cómo la transformación de la distribución se relaciona con el trabajo estructural.
Las fotografías son un registro parcial del proceso. No sustituyen la documentación de ejecución ni las verificaciones de la dirección de obra.
Coordinar las vigas con conductos, tuberías y techos

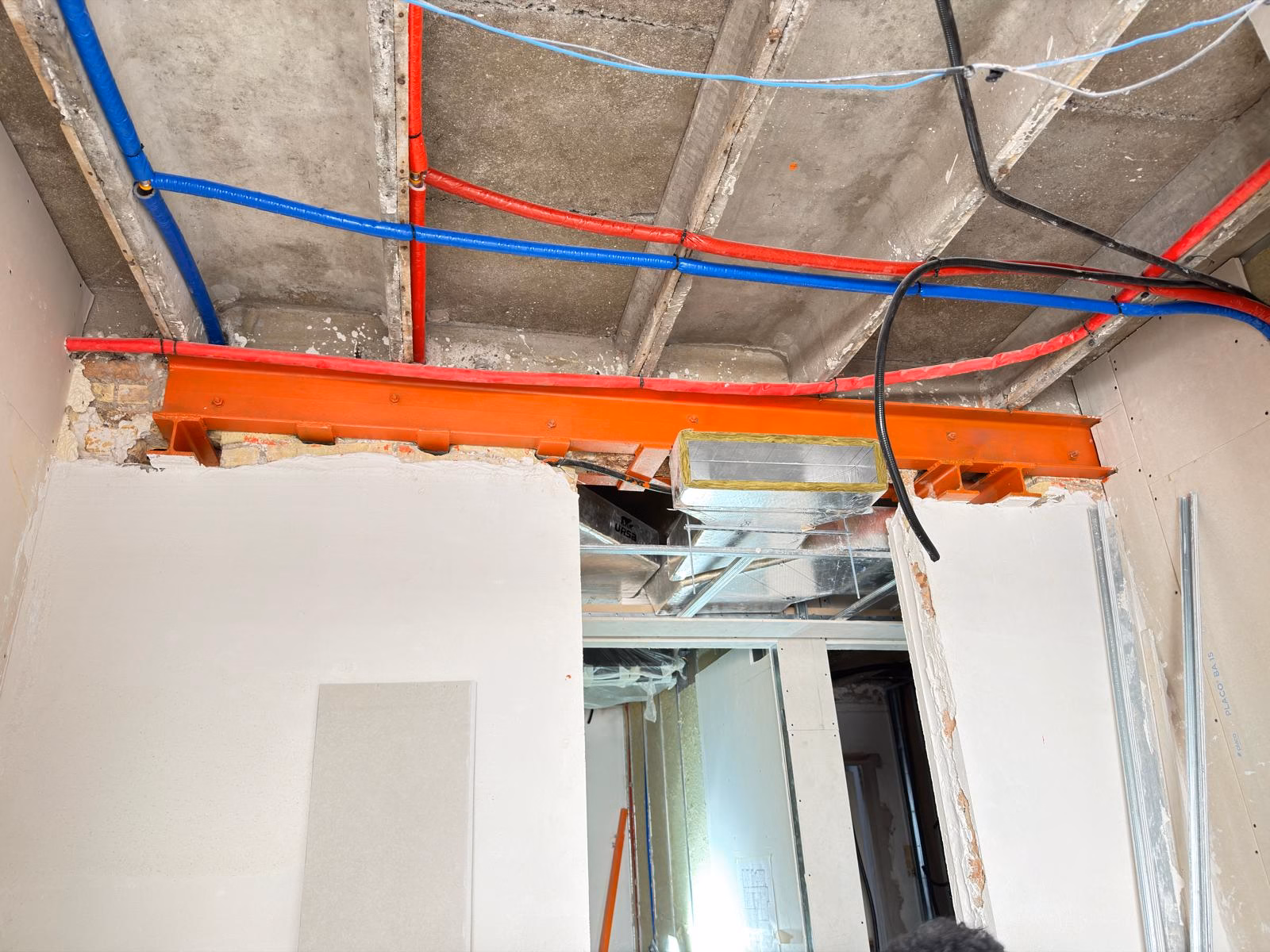

La estructura comparte espacio con el resto de la reforma. Las imágenes de una fase posterior muestran conductos de climatización, tuberías, cableado y perfilería de los nuevos cerramientos próximos a los refuerzos.
Esos encuentros afectan al espacio disponible sobre las puertas y en los futuros techos. Conviene resolver los recorridos y los remates de forma conjunta, respetando la solución estructural y las protecciones que estén prescritas, antes de cerrar los revestimientos.
Qué conviene definir antes de pedir presupuesto
Para valorar una apertura en un muro de carga, hacen falta datos sobre el edificio, el estado de la zona y el cambio que se quiere conseguir. Si ya existe proyecto, los planos y los detalles permiten concretar mejor el alcance.
- La intervención prevista y la documentación técnica disponible.
- Los medios provisionales, los accesos y la manipulación de las piezas.
- El suministro de acero, los apoyos y las uniones definidos en el proyecto.
- La retirada de residuos y la reposición de paredes, techos y acabados.
- La coordinación con las instalaciones y los trabajos que quedan fuera del presupuesto.
También hay que aclarar quién asume el proyecto, la dirección de obra y la tramitación que corresponda. Una cifra por metro de apertura, sin ese alcance, no permite comparar dos propuestas de forma útil.
Preguntas habituales sobre muros de carga y vigas
¿Cómo se sabe si una pared es de carga?
Su espesor o su aspecto no bastan para decidir una intervención. Es necesario estudiar el edificio, revisar la documentación disponible y realizar las comprobaciones que determine el técnico responsable.
¿Se puede elegir la viga mirando una obra parecida?
La solución depende de las cargas, la geometría, los materiales existentes y los apoyos, entre otros factores. Los perfiles y las medidas del detalle mostrado pertenecen exclusivamente al caso documentado.
¿La viga tiene que quedar vista?
Su integración depende del proyecto, de la altura disponible y de las condiciones de protección y acabado. En las fotos se ve una fase en la que la estructura y las instalaciones siguen accesibles; no es el acabado final de la vivienda.
La intervención requiere valoración y dirección técnica. El CTE DB-SE contempla la resistencia, la estabilidad y la aptitud al servicio, y dedica su anejo D a la evaluación de edificios existentes. Este reportaje explica un caso concreto; no es una pauta de ejecución ni un cálculo estructural.
